Technologia aerozolowa stała się nieodzowną częścią nowoczesnych opakowań konsumenckich i zastosowań przemysłowych. Od artykułów higieny osobistej, takich jak dezodoranty i lakiery do włosów, po artykuły gospodarstwa domowego, takie jak środki dezynfekcyjne, a nawet krytyczne preparaty samochodowe lub farmaceutyczne, systemy aerozolowe zapewniają wygodny, kontrolowany i skuteczny mechanizm dostarczania. Sercem każdego pojemnika aerozolowego jest wysoce zaprojektowany, precyzyjnie dopracowany komponent: the zawór aerozolowy .
Podczas gdy konsumenci doświadczają jedynie prostego naciśnięcia przycisku, mechaniczne działanie zaworu aerozolowego opiera się na wyrafinowanym współdziałaniu różnic ciśnień, materiałoznawstwa i dynamiki płynów. W tym obszernym przewodniku technicznym szczegółowo wyjaśnimy, czym jest zawór aerozolowy, omówimy jego podstawowe elementy, zbadamy mechanikę działania i przyjrzymy się kluczowym typom stosowanym obecnie w światowych gałęziach przemysłu.
1. Zrozumienie koncepcji: Co to jest zawór aerozolowy?
Zawór aerozolowy to urządzenie mechaniczne przeznaczone do hermetycznego zamykania pojemnika aerozolowego i regulacji dozowania jego zawartości. W przeciwieństwie do tradycyjnych sprayów z pompką, które polegają na fizycznym pompowaniu mechanicznym w celu zasysania cieczy do góry, system aerozolowy to środowisko pod ciśnieniem. Zawór służy jako strażnik, zatrzymujący lotną mieszaninę koncentratu produktu i skroplonego lub sprężonego gazu pędnego.
Po uruchomieniu zaworu (wciśnięciu lub przechyleniu) otwiera się czysty kanał. Ponieważ ciśnienie wewnętrzne puszki jest znacznie wyższe niż zewnętrzne ciśnienie atmosferyczne, produkt jest wypychany gwałtownie lub płynnie w górę przez mechanizm zaworowy. Geometria zaworu określa dokładnie, w jaki sposób produkt jest uwalniany – czy to w postaci drobnej mgiełki, grubego sprayu, gęstej piany czy stałego strumienia.
Zasada różnicy ciśnień
Cały system funkcjonuje w oparciu o podstawowe równanie fizyczne: ΔP = P wewnętrzne − P zewnętrzne . Tak długo jak P wewnętrzne pozostaje większa niż P zewnętrzne (ciśnienie atmosferyczne), płyn będzie naturalnie przyspieszał w kierunku otworu wylotowego w momencie zniszczenia mechanicznej bariery zaworu.
2. Anatomia zaworu aerozolowego: kluczowe elementy
Standardowy zawór aerozolowy wygląda z zewnątrz na kompaktowy, ale jest złożony z wielu podzespołów wyprodukowanych z niewiarygodnie wąskimi tolerancjami (często mierzonymi w mikronach). Awaria dowolnego pojedynczego elementu spowoduje nieszczelność puszki, zatkanie systemu lub słabą wydajność natryskiwania. Poniżej znajdują się filary konstrukcyjne klasycznego zespołu zaworu aerozolowego:

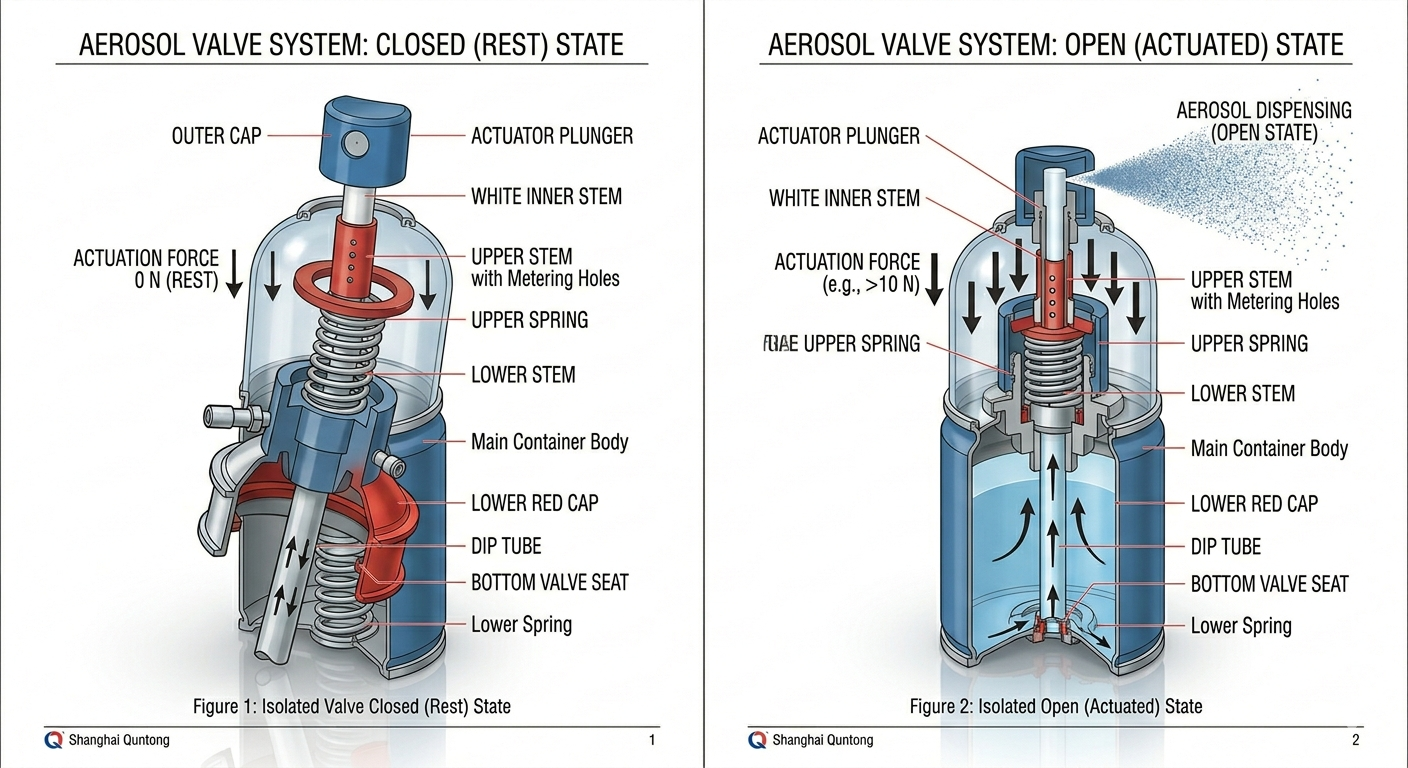

Rysunek 1: Anatomia przekroju poprzecznego i główne elementy zaworu aerozolowego w stanie spoczynku (zamknięty).
| Komponent | Funkcja i rola techniczna |
|---|---|
| 1. Siłownik (przycisk) | Część skierowana w stronę użytkownika, dociskana w celu dozowania produktu. Zawiera końcowy otwór wylotowy i wkładki rozpylające, które rozbijają strumień cieczy w pożądany wzór natryskiwania (atomizacja). |
| 2. Łodyga | Pionowy kanał podtrzymujący siłownik. Zawiera maleńkie wewnętrzne otwory (otwory dozujące), które umożliwiają przedostanie się preparatu pod ciśnieniem do kanału trzpienia z korpusu zaworu. |
| 3. Uszczelka zewnętrzna | Sprężysty pierścień elastomerowy uszczelniający powierzchnię styku trzpienia zaworu z kielichem montażowym, zapobiegając wydostawaniu się produktu lub paliwa po zamknięciu zaworu. |
| 4. Wiosna | Sprężyna, zwykle wykonana ze stali nierdzewnej, wywiera stałą siłę skierowaną ku górze na trzpień, zapewniając natychmiastowe zamknięcie zaworu i jego ponowne uszczelnienie w momencie zwolnienia siłownika przez użytkownika. |
| 5. Obudowa (korpus zaworu) | Centralna komora, która otacza sprężynę i utrzymuje trzpień. Reguluje natężenie przepływu produktu poprzez specjalne ograniczenia dolne i boczne (kurki parowe). |
| 6. Kubek montażowy | Metalowa podstawa (często z blachy ocynowanej lub aluminiowej), która mocuje cały zespół zaworu na krawędzi korpusu puszki z aerozolem. Często jest pokryty lakierami ochronnymi, aby zapobiec korozji. |
| 7. Rurka zanurzeniowa | Wąska plastikowa rurka rozciągająca się od spodu obudowy do samego dna puszki z aerozolem, zapewniająca czyste pobieranie płynnego koncentratu produktu bez pozostawiania nadmiernych pozostałości. |
3. Mechanika krok po kroku: jak to działa?
Aby w pełni zrozumieć działanie zaworu aerozolowego, musimy przyjrzeć się przejściu między jego dwoma stanami podstawowymi: Stan spoczynku (statyczny) i Stan uruchomienia (dynamiczny) .
Rysunek 2: Działanie dynamiczne – stan wzbudzony (otwarty), przedstawiający otwarte ścieżki płynu i aktywny przepływ dozowania aerozolu.
Faza 1: Stan spoczynku (zawór zamknięty)
Kiedy pojemnik z aerozolem stoi bezczynnie na półce, wewnętrzna sprężyna ze stali nierdzewnej mocno popycha trzonek do góry. To działanie dociska występ na trzpieniu do elastomerowej uszczelki zewnętrznej. Co najważniejsze, maleńkie otwory dozujące (otwory) wywiercone z boku trzpienia są umieszczone całkowicie nad litym korpusem uszczelki lub całkowicie przez nią zasłonięte. Ponieważ otwory wlotowe od dolnej komory ciśnieniowej są uszczelnione, żaden preparat nie może się wydostać. Pojemnik pozostaje całkowicie szczelny i szczelny.
Faza 2: Uruchomienie (otwarcie zaworu)
Kiedy użytkownik wywiera nacisk na przycisk uruchamiający, pokonuje przeciwną siłę wewnętrznej sprężyny. Trzpień przesuwa się w dół do komory obudowy. To fizyczne przemieszczenie powoduje przesunięcie otworów dozujących trzpienia poniżej linii uszczelki, odsłaniając je bezpośrednio do wnętrza obudowy zaworu pod ciśnieniem.
Mechanika przepływu: Środowisko pod wysokim ciśnieniem natychmiast wypycha płynny produkt przez rurkę zanurzeniową do obudowy zaworu, przez nowo odsłonięte otwory trzpienia i w górę przez środek wydrążonego trzpienia. Następnie wpada do komory siłownika, gdzie przez mikroskopijny otwór dyszy jest wypychany na zewnątrz.
Faza 3: O godzomizacja i wyjście
Gdy produkt opuszcza otwór siłownika i osiąga ciśnienie atmosferyczne, rozpuszczony skroplony gaz pędny szybko się rozszerza i przechodzi w prawdziwy stan gazowy. Ta gwałtowna ekspansja rozbija strumień ciekłego produktu na miliony mikroskopijnych kropelek, tworząc idealną, jednolitą mgiełkę lub piankę aerozolową, w zależności od konstrukcji profilu dyszy.
4. Zawory ciągłe i dozowane
W zależności od wymaganego zastosowania producenci zaworów przemysłowych projektują systemy odprowadzające produkt na dwa różne sposoby:
- Zawory ciągłego natrysku: To są najczęstsze warianty. Produkt rozpyla się nieprzerwanie tak długo, jak długo przycisk uruchamiający pozostaje wciśnięty. Są powszechnie preferowane w przypadku produktów takich jak odświeżacze do pomieszczeń, farby w sprayu i spraye do ciała.
- Zawory odmierzające dawkę: Stosowany głównie w inhalatorach medycznych (takich jak inhalatory na astmę) lub wysokiej klasy dozownikach perfum. Zawory te posiadają wyspecjalizowaną komorę wewnętrzną, która oddziela precyzyjną, odmierzoną objętość preparatu (np. 50 lub 100 mikrolitrów). Po naciśnięciu dozowana jest tylko określona objętość i nic więcej nie może się wydostać, dopóki zawór nie zostanie całkowicie zwolniony i zresetowany.
5. Znaczenie dostosowywania zaworów
Nie ma czegoś takiego jak zawór aerozolowy „uniwersalny”. Lepkość preparatu chemicznego, napięcie powierzchniowe i wybór paliwa w dużym stopniu decydują o optymalnych specyfikacjach zaworu. Na przykład preparat na bazie wody wymaga zupełnie innych wymiarów kryzy i wewnętrznych kranów parowych w porównaniu ze związkiem chemicznym na bazie alkoholu lub oleju. Ponadto należy dokładnie ocenić wybór materiałów elastomerowych na uszczelki, aby zagwarantować zgodność chemiczną i zapobiec pęcznieniu lub degradacji materiału w czasie.
At Shanghai Quntong Spray Packaging Material Co., Ltd. specjalizujemy się w dostosowywaniu i produkcji wysokowydajnych zespołów zaworów aerozolowych zaprojektowanych tak, aby spełniały rygorystyczne standardy międzynarodowe. Dostrajając średnice kryz, wybierając specjalistyczne naprężenia sprężyn i wykorzystując solidne komponenty, zapewniamy, że Twoje produkty zapewniają zoptymalizowany wzór natryskiwania, stały okres trwałości i nieskazitelną niezawodność od pierwszego do ostatniego natryskiwania.
